Ahoj! Ako dodávateľ CNC sústruženia som na vlastnej koži videl, ako môže tepelná deformácia vrhnúť kľúč do práce. Poďme sa teda vrhnúť na to, o čom je tepelná deformácia pri CNC sústružení.
Čo je to tepelná deformácia?
Zjednodušene povedané, tepelná deformácia je zmena tvaru alebo veľkosti obrobku alebo súčasti stroja v dôsledku zmien teploty. Keď robíme CNC sústruženie, teplo vzniká niekoľkými rôznymi spôsobmi. Samotný proces rezania vytvára trenie medzi rezným nástrojom a obrobkom. Myslite na to, že by ste si ruky šúchali naozaj rýchlo – toto trenie vytvára teplo. Pri CNC sústružení môže toto teplo spôsobiť roztiahnutie obrobku a nástroja.
Ďalším zdrojom tepla je spotreba energie stroja. Motory, vretená a ďalšie komponenty v CNC stroji vytvárajú počas prevádzky teplo. Toto teplo sa môže preniesť na obrobok a nástroj, čo vedie k tepelnej deformácii.
Prečo na tom záleží?
Tepelná deformácia je veľký problém, pretože môže vážne ovplyvniť presnosť a kvalitu dielov, ktoré vyrábame. Pri CNC sústružení často pracujeme s veľmi úzkymi toleranciami. Aj malá tepelná rozťažnosť môže spôsobiť, že rozmery súčiastky budú nepoužiteľné.
Napríklad, ak vyrábameCNC sústruženie oceľových zástrčiek, malá zmena veľkosti v dôsledku tepelnej deformácie môže brániť správnemu nasadeniu zástrčky. To vedie nielen k plytvaniu materiálmi, ale tiež zvyšuje čas výroby a náklady.

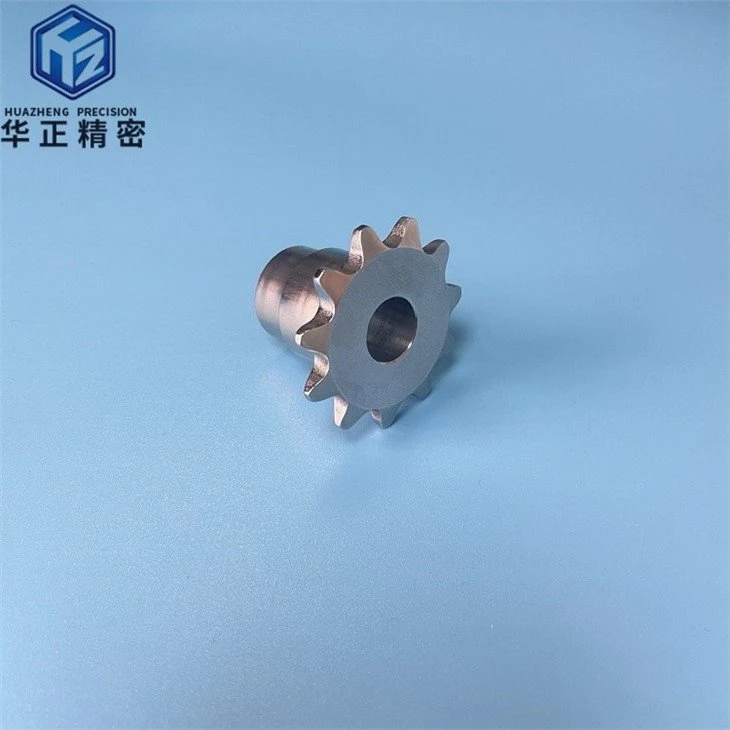

V odvetviach, ako je letecký priemysel, kde je presnosť kritická, môže byť tepelná deformácia ešte väčším problémom.Letecké obrábané sústružnícke komponentymusia spĺňať mimoriadne vysoké štandardy. Malá odchýlka spôsobená tepelnou deformáciou by mohla ohroziť bezpečnosť a výkon lietadla.
Ako sa to deje?
Pozrime sa bližšie na faktory, ktoré prispievajú k tepelnej deformácii pri CNC sústružení.
Podmienky rezania
Rýchlosť rezania, rýchlosť posuvu a hĺbka rezu zohrávajú úlohu pri vytváraní tepla. Vyššie rezné rýchlosti vo všeobecnosti znamenajú väčšie trenie a viac tepla. Ak prevádzkujeme CNC stroj pri skutočne vysokej rýchlosti, generované teplo môže spôsobiť, že sa obrobok rýchlo roztiahne.
Rýchlosť posuvu, čo je rýchlosť, ktorou sa rezný nástroj pohybuje pozdĺž obrobku, tiež ovplyvňuje teplo. Vyššia rýchlosť posuvu môže zvýšiť množstvo materiálu odoberaného za jednotku času, čo vedie k väčšiemu teplu. A podobný efekt môže mať aj hĺbka rezu, alebo ako hlboko nástroj prenikne do obrobku.
Vlastnosti materiálu
Rôzne materiály majú rôzne koeficienty tepelnej rozťažnosti. Toto je miera toho, do akej miery sa materiál roztiahne alebo zmrští so zmenou teploty. Kovy ako hliník majú relatívne vysoké koeficienty tepelnej rozťažnosti, čo znamená, že sa pravdepodobnejšie deformujú vplyvom tepla.
Keď pracujeme naCNC sústružnícky servis hliníkových dielov, musíme byť mimoriadne opatrní, pretože hliník sa môže ľahšie rozťahovať a zmršťovať v porovnaní s inými materiálmi.
Dizajn obrábacích strojov
K tepelnej deformácii môže prispieť aj samotná konštrukcia CNC stroja. Komponenty vytvárajúce teplo, ako je vreteno a motory, môžu prenášať teplo do konštrukcie stroja. Ak stroj nie je správne navrhnutý na odvádzanie tepla, môže to spôsobiť roztiahnutie celého stroja, čo ovplyvní presnosť sústruženia.
Ako sa vysporiadať s tepelnou deformáciou
Ako dodávateľ CNC sústruženia sme vyvinuli niekoľko stratégií na minimalizáciu účinkov tepelnej deformácie.
Chladiace systémy
Jedným z najbežnejších spôsobov regulácie tepla je použitie chladiacich systémov. Chladiace kvapaliny sa často používajú na zníženie teploty na reznom rozhraní. Môžu pomôcť odvádzať teplo vznikajúce trením a udržiavať obrobok a nástroj na stabilnejšej teplote.
Existujú rôzne typy chladív, napríklad na vodnej a olejovej báze. Každý má svoje výhody a nevýhody a ten správny si vyberáme na základe materiálu, s ktorým pracujeme, a konkrétnych rezných podmienok.
Výber nástroja
Veľký rozdiel môže znamenať aj výber správneho rezného nástroja. Nástroje s lepšou tepelnou odolnosťou znesú vyššie teploty bez deformácie. Hľadáme nástroje vyrobené z materiálov ako karbid, ktoré majú dobré tepelné vlastnosti.
Monitorovanie a kompenzácia
Na monitorovanie teploty obrobku, nástroja a komponentov stroja používame snímače. Nepretržitým meraním teploty dokážeme zistiť akékoľvek zmeny, ktoré by mohli viesť k tepelnej deformácii.
Na základe nameraných teplôt môžeme vykonať úpravy rezných parametrov alebo použiť kompenzačné techniky na korekciu očakávanej deformácie. Môžeme napríklad znížiť rýchlosť rezania alebo upraviť rýchlosť posuvu, aby sme udržali teplotu pod kontrolou.
Príklady zo skutočného sveta
Dovoľte mi podeliť sa o niekoľko príkladov z reálneho sveta, ako môže tepelná deformácia ovplyvniť CNC sústruženie.
Pred niekoľkými mesiacmi sme pracovali na projekte výroby série hliníkových dielov pre automobilovú aplikáciu. Pôvodne sme nastavili parametre rezania na základe našich štandardných postupov, ale všimli sme si, že diely vychádzali o niečo väčšie, ako sú špecifikované rozmery.
Po určitom skúmaní sme si uvedomili, že teplo generované počas procesu rezania spôsobilo expanziu hliníka. Rýchlo sme upravili rýchlosť rezania a zvýšili prietok chladiacej kvapaliny. To pomohlo znížiť teplotu a vrátiť rozmery dielu späť do prijateľného rozsahu tolerancie.
V inom prípade sme vyrábali presné komponenty pre zdravotnícku pomôcku. Tieto časti mali veľmi tesné tolerancie a akákoľvek tepelná deformácia ich mohla urobiť zbytočnými. Použili sme kombináciu pokročilých chladiacich systémov a monitorovania teploty v reálnom čase, aby sme zaistili, že diely boli vyrobené s najvyššou úrovňou presnosti.
Záver
Tepelná deformácia je zložitý problém pri CNC sústružení, ale správnymi stratégiami a technikami môžeme minimalizovať jej vplyv. Ako dodávateľ CNC sústruženia neustále hľadáme spôsoby, ako zlepšiť naše procesy a zabezpečiť, aby sme našim zákazníkom dodávali diely vysokej kvality.
Ak ste v núdziCNC sústruženie oceľových zástrčiek,Letecké obrábané sústružnícke komponenty, aleboCNC sústružnícky servis hliníkových dielov, neváhajte nás osloviť. Máme odborné znalosti a skúsenosti na to, aby sme vaše projekty zvládli precízne a efektívne. Spolupracujme na dosiahnutí najlepších výsledkov pre vaše podnikanie.
Referencie
- "Výrobné inžinierstvo a technológia" od Serope Kalpakjian a Steven R. Schmid
- "Príručka CNC obrábania" od Marka J. Rehu
